I. التعريف الأساسي والخصائص الهيكلية لأسلاك RVS

1. تفسير معنى النموذج:

R: تمثل "سلك قوي"، الموصل مصنوع من عدة خيوط من الأسلاك النحاسية الدقيقة الملتوية معًا، مما يعطي السلك مرونة جيدة.

V: تمثل "بولي فينيل كلوريد" (PVC)، المادة المستخدمة في طبقة العزل للأسلاك.

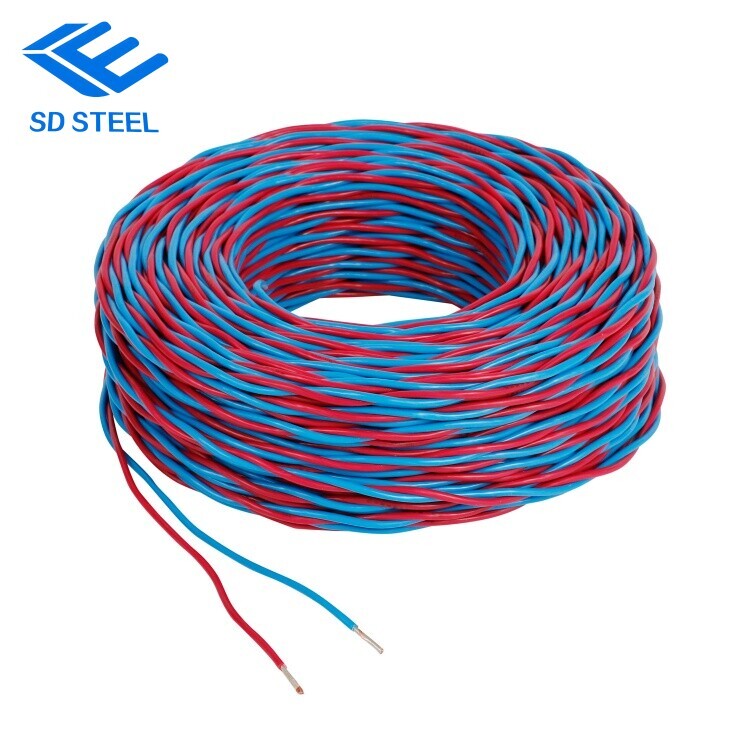

S: تمثل "زوج ملتوي"، تشير إلى نواتين معزولتين مستقلتين ملتوية معًا لتشكيل كابل. هذه هي الخاصية التي تميز RVS عن الأسلاك الأخرى (مثل RV سلك قوي أحادي النواة وRVV سلك قوي مغلف).

امتدادات البادئة الشائعة:

ZN-: تشير إلى "مقاوم للاحتراق ومقاوم للحريق" (Z تمثل مقاوم للاحتراق، N تمثل مقاوم للحريق)، نموذج شائع الاستخدام في أنظمة الحماية من الحرائق.

ZC-: تشير إلى "مقاوم للاحتراق من الفئة C" (ZC تمثل مقاوم للاحتراق من الفئة C).

NH-: تشير إلى "مقاوم للحريق" (قادر على الحفاظ على سلامة الدائرة لفترة من الوقت في ظروف الحريق). 2. تحليل الهيكل المادي:

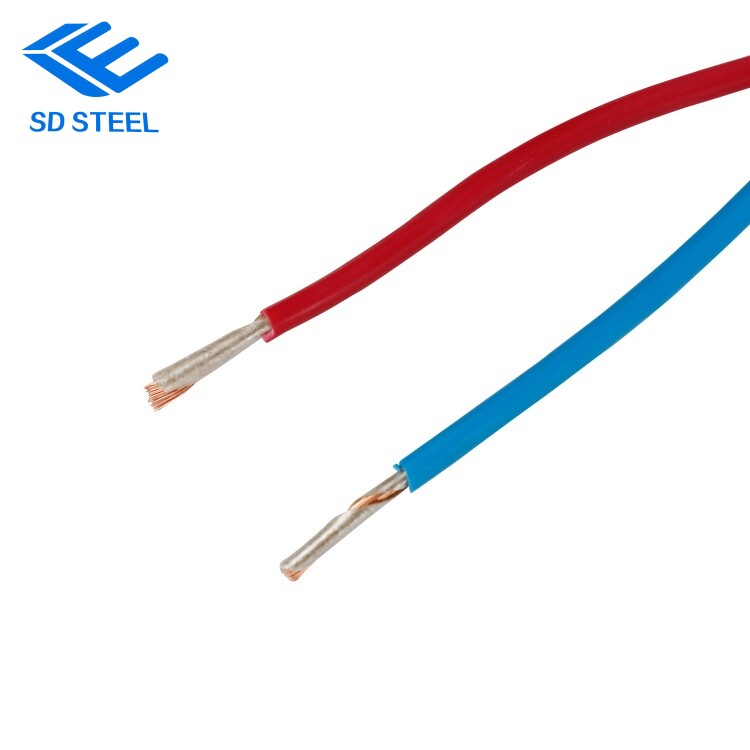

الموصل: يستخدم سلك نحاسي متعدد الخيوط خالي من الأكسجين (إما نحاس عاري أو نحاس مطلي بالقصدير). هذا الهيكل يحسن بشكل كبير مرونة السلك ومقاومته لإجهاد الانحناء، مما يسهل تركيب الأسلاك.

طبقة العزل: كل موصل مغلف بطبقة عزل من بولي فينيل كلوريد (PVC). اعتمادًا على النموذج (مثل ZN-، ZC-، NH-)، يتم إضافة مواد مقاومة للاحتراق، حشوات مقاومة للحريق، ومواد معدلة أخرى إلى مادة العزل، مما يمنحها خاصية الإطفاء الذاتي (مقاومة للاحتراق) أو الحفاظ على العزل في درجات الحرارة العالية (مقاومة للحريق).

لا يوجد غلاف خارجي: أسلاك RVS تحتوي فقط على نواتين معزولتين ملتوية بدون غلاف خارجي إضافي. هذا يجعلها خفيفة الوزن نسبيًا، مرنة، ومنخفضة التكلفة، ولكن يعني أيضًا مقاومة أقل للتآكل، الزيوت، والماء، وعادة ما تكون مناسبة فقط للبيئات الداخلية الجافة. II. المواصفات والأنواع

1. المواصفات الشائعة: يتم التعبير عن المواصفات عادةً كـ "عدد النوى × مساحة المقطع الاسمية"، على سبيل المثال:

`RVS 2×0.5mm²`: سلكان بمساحة مقطع 0.5 ملليمتر مربع ملتويان معًا.

`ZN-RVS 2×1.5mm²`: نوع مقاوم للاحتراق ومقاوم للحريق، سلكان بمساحة مقطع 1.5 ملليمتر مربع ملتويان معًا.

تركيبات مساحة المقطع الشائعة تشمل: 2×0.5mm²، 2×1.0mm²، 2×1.5mm²، 2×2.5mm²، إلخ.

طول التعبئة القياسي عادة ما يكون 100 متر/لفة أو 200 متر/لفة، ولكن يمكن أيضًا تخصيصه حسب الطلب.

2. التصنيفات الرئيسية للأنواع:

RVS العادي: يستخدم مادة عزل PVC الأساسية، بتكلفة منخفضة. مناسب لتوصيلات دوائر الإضاءة المنزلية العامة، الأسلاك الداخلية للأجهزة المنزلية الصغيرة، وتطبيقات جافة أخرى بدون متطلبات خاصة للحماية من الحرائق.

RVS مقاوم للاحتراق (مثل ZC-RVS): يتم إضافة مواد مقاومة للاحتراق إلى مادة العزل، مما يمكنها من الإطفاء الذاتي بعد إزالة مصدر الحريق، مما يمنع انتشار اللهب. مصنفة إلى ثلاثة مستويات (A، B، و C) بناءً على مقاومة الاحتراق. مناسبة للمناطق العامة ذات متطلبات الحماية من الحرائق، مثل المراكز التجارية، المباني المكتبية، والأنفاق.

RVS مقاوم للحريق (مثل NH-RVS): تخضع مادة العزل لمعالجة خاصة (مثل إضافة شريط الميكا) للحفاظ على سلامة الأسلاك لفترة من الوقت في بيئات عالية الحرارة بعد الحريق (مثل 950°C/90 دقيقة)، مما يضمن استمرار إمداد الطاقة ونقل الإشارة لأنظمة إنذار الحريق والإنقاذ الحرجة. إنه الكابل الأساسي لمنشآت الحماية من الحرائق مثل أنظمة إنذار الحريق التلقائية.

RVS منخفض الدخان وخالي من الهالوجين (مثل WDZ-RVS): تستخدم مادة العزل صيغة خالية من الهالوجين، تنتج دخانًا منخفضًا جدًا أثناء الاحتراق ولا تحتوي على غازات هالوجين حمضية سامة أو أكالة. مناسب للمساحات المزدحمة أو المغلقة مثل مترو الأنفاق، المستشفيات، والمدارس، مما يحسن الرؤية ويقلل من مخاطر الغازات السامة أثناء الحريق. 3. ألوان النوى الشائعة والوظائف:

نواة حمراء + نواة زرقاء: شائع الاستخدام في خطوط الحافلات الإشارية وخطوط التحكم المرتبطة في أنظمة إنذار الحريق.

نواة حمراء + نواة بيضاء: شائع الاستخدام في خطوط أنظمة البث أو خطوط الهاتف.

نواة بيضاء + نواة بيضاء: شائع الاستخدام لتوصيلات الطاقة المباشرة في تركيبات الإضاءة (مثل الثريات وأضواء السقف).

نواة حمراء + نواة سوداء: شائع الاستخدام أيضًا في خطوط نقل البث.

III. سيناريوهات تطبيق أسلاك RVS

1. أنظمة إنذار الحريق والتحكم: هذا هو مجال التطبيق المهم لـ RVS (خاصة ZN-RVS/NH-RVS المقاوم للاحتراق والمقاوم للحريق). يستخدم لتوصيل خطوط نقل الإشارة والتحكم بين أجهزة مثل وحدات تحكم إنذار الحريق التلقائية، كاشفات الدخان/الحرارة، أزرار الإنذار اليدوية، بث الحريق، صفارات الإنذار المرئية والمسموعة، هواتف الحريق، ووحدات التحكم.

2. الأجهزة المنزلية والإضاءة: RVS العادي شائع الاستخدام لتوصيل خطوط الطاقة داخل أو عند تركيبات الإضاءة للأجهزة المنزلية مثل المراوح الكهربائية، أضواء السقف، وأضواء الحائط، وكذلك خطوط توصيل الطاقة للأدوات الكهربائية الصغيرة. 3. نقل إشارة الأجهزة: كابل توصيل إشارة منخفض الجهد يستخدم بين الأجهزة والأدوات التي تتطلب درجة معينة من المرونة.

4. أنظمة البث الصوتي: شائع الاستخدام لكابلات نقل الصوت التي تربط مضخمات الصوت بمكبرات الصوت المعلقة، مكبرات الصوت المثبتة على الحائط، إلخ (عادة باستخدام تركيبات ألوان محددة مثل الأحمر والأبيض أو الأحمر والأسود).

5. خطوط الهاتف: يستخدم أيضًا في بعض الأسلاك الهاتفية القديمة أو البسيطة (عادة باستخدام نوى حمراء وبيضاء).

أسلاك RVS، ببنيتها الملتوية (توفر درجة معينة من مقاومة التداخل) ومرونتها الممتازة بسبب موصلاتها الناعمة متعددة الخيوط، تلعب دورًا مهمًا في مجالات التوصيل منخفض الجهد مثل إنذار الحريق، توصيل الأجهزة المنزلية، نقل البث الصوتي، وأسلاك الأجهزة.

يعتمد الاختيار على مطابقة سيناريو التطبيق: لأسلاك الإضاءة المنزلية/الأجهزة الصغيرة: اختر RVS العادي (مثل RVS 2×0.5mm² / 2×1.0mm²).

لأسلاك نظام إنذار الحريق الأساسية: يجب اختيار النوع المقاوم للاحتراق والمقاوم للحريق (مثل ZN-RVS 2×1.5mm² / NH-RVS 2×1.5mm²).

لنقل الصوت عالي الجودة: ضع في الاعتبار نموذج RVSP المغطى لمقاومة أفضل للتداخل الكهرومغناطيسي.

للبيئات الرطبة/الخارجية/الدفن المباشر: ممنوع استخدام RVS؛ استخدم بدلاً من ذلك RVV، RVVP، أو كابلات مدرعة بأغلفة أو طبقات حماية.
