I. تعريف وهيكل سلك BVVB

1. التعريف:

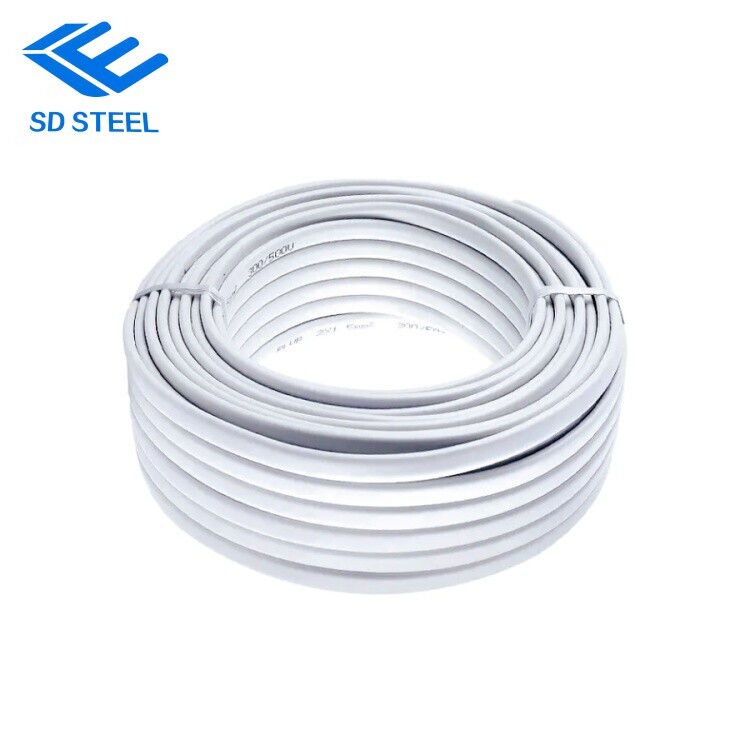

BVVB تعني سلك مسطح معزول بطبقة PVC ومغلف بطبقة PVC من النحاس، وهو نوع من الأسلاك المسطحة المغلفة التي تحتوي على نواة أو أكثر مرتبة بشكل متوازي. معاني الحروف:

- B: سلك بناء (تركيب ثابت)

- V: طبقة عزل من البولي فينيل كلوريد (PVC)

- V: طبقة غلاف من البولي فينيل كلوريد (PVC)

- B: هيكل مسطح

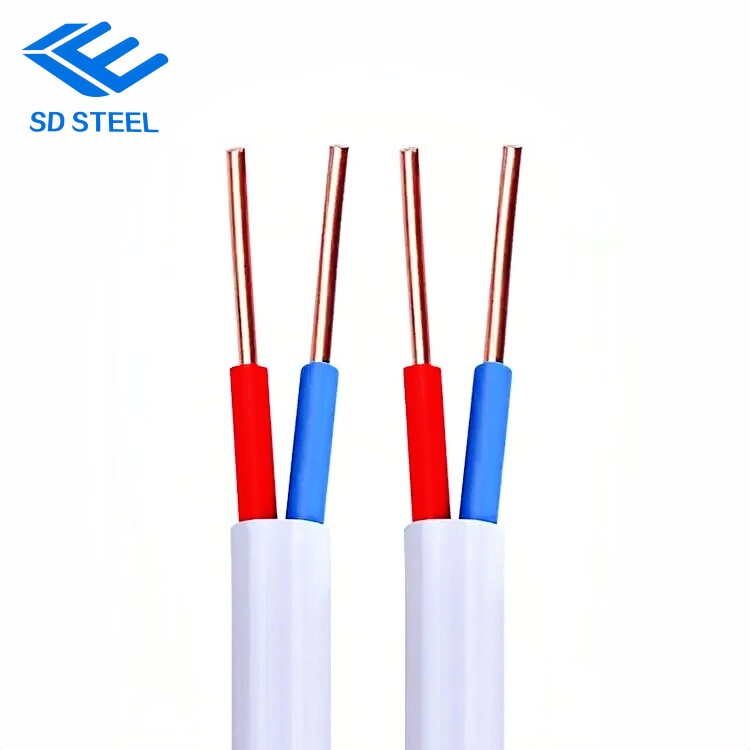

2. التكوين الهيكلي (من الداخل إلى الخارج):

1. الموصل: أسلاك نحاسية صلبة أحادية أو متعددة النوى (ترتيب متوازي)، عادةً بمقاطع عرضية مثل 2×0.75mm²، 2×1.5mm²، و3×2.5mm².

2. طبقة العزل: كل موصل مغلف بشكل مستقل بطبقة عزل PVC (سمكها حوالي 0.6-0.8 مم).

3. طبقة الغلاف: الموصل بأكمله مغطى بغلاف خارجي من PVC، مع ضغط عدة نواقل معزولة في شريط مسطح (سمكه حوالي 1.0 مم). **الخصائص:** المقطع العرضي مستطيل؛ السلك مرن وقابل للثني ولكن غير قابل للالتواء؛ الغلاف معلم بالمواصفات (مثل BVVB 2×1.5).

**خصائص أداء أسلاك BVVB:**

1. **حماية ميكانيكية قوية:**

- هيكل PVC مزدوج الطبقات (عزل + غلاف) يوفر مقاومة للاحتكاك والرطوبة والزيت، مناسب للبيئات المكشوفة.

- التصميم المسطح يلتصق جيدًا بالجدران/المعدات، مما يمنع التجعيد والتشابك.

2. **سهولة عالية في التثبيت:**

- لا حاجة لأنبوب؛ يمكن إدخاله مباشرة في صواني الكابلات أو تثبيته بالجدران (للتركيب السطحي).

- تصميم متعدد النوى متكامل يتجنب تشابك الأسلاك الفردية، مما يبسط التوصيلات.

3. **سلامة كهربائية:**

- جهد مقنن 300/500V (مناسب للأجهزة المنزلية 220V).

- مقاومة درجة الحرارة طويلة الأمد 70°C، مقاومة الحرارة القصيرة 160°C (5 ثوانٍ). III. سيناريوهات تطبيق كابلات BVVB

1. توصيلات الأجهزة المنزلية:

- أسلاك تمديد الطاقة السطحية لمكيفات الهواء والغسالات والثلاجات (من المقبس إلى الجهاز).

- أسلاك سقف سطحي لمصابيح السقف ومراوح السقف.

2. المعدات الصناعية:

- سلاسل تزويد الطاقة المتحركة للماكينات وسير النقل (يتطلب نوعًا مقاومًا للثني).

- توصيلات ثابتة قصيرة المسافة بين خزانات التحكم والمشغلات.

3. تزويد الطاقة المؤقت للمباني:

- دوائر الإضاءة المؤقتة في مواقع البناء (مثبتة على السقالات).

- تزويد الطاقة لمعدات كشك المعرض.

IV. مواصفات اختيار وتركيب كابلات BVVB

1. مرجعية سعة الحمل الحالي (بيئة 30°C، تركيب سطحي):

- 2×1.5mm²: سعة حمل آمنة 16A (حمل حوالي 3500W).

- 2×2.5mm²: سعة حمل آمنة 25A (حمل حوالي 5500W). > ملاحظة: في الكابل ثنائي النوى، تحدد مساحة المقطع العرضي لكل نواة سعة الحمل الحالي؛ تبدد حرارة الغلاف أفضل قليلاً من كابل BV أحادي.

2. متطلبات التركيب الإلزامية:

- طريقة التمديد:

- يجب استخدام مشابك/نصائح كابل للتثبيت (فاصل ≤ 30 سم) لتجنب التمايل.

- نصف قطر الانحناء عند الزوايا ≥ 6 أضعاف عرض الكابل (مثل كابل بعرض 10 مم يحتاج إلى الانحناء بقوس نصف قطره 60 مم).

- معالجة التوصيلات:

- بعد نزع الغلاف، يجب حماية الأسلاك المعزولة الداخلية بأكمام عازلة (لمنع القطع الخارجي).

- لا تربط عقدًا أو تعلق أشياء ثقيلة مباشرة على الغلاف.

V. المزايا مقارنة بالكابلات الدائرية

1. استغلال عالي للمساحة:

- الهيكل المسطح يلتصق جيدًا بالجدار، مما يوفر مساحة التثبيت (مثل الفراغات خلف الأثاث).

2. مقاومة قوية للضغط:

- عند تمديده على الأرض، من غير المرجح أن تتركز القوة الخارجية على نقطة واحدة (مقارنة بالكابلات الدائرية التي تسهل تسطيحها). 3. جمالي وسهل الصيانة: - تخطيط التوصيلات مرتب وبديهي، مما يسمح بتحديد الأعطال بسرعة أثناء الصيانة. كابلات BVVB مثالية للتوصيلات السطحية. بتصميمها المسطح والمغلف المتكامل، توفر كلًا من الراحة والحماية في سيناريوهات مثل التوصيلات الكهربائية وتزويد الطاقة المؤقت وتوصيلات المعدات.
