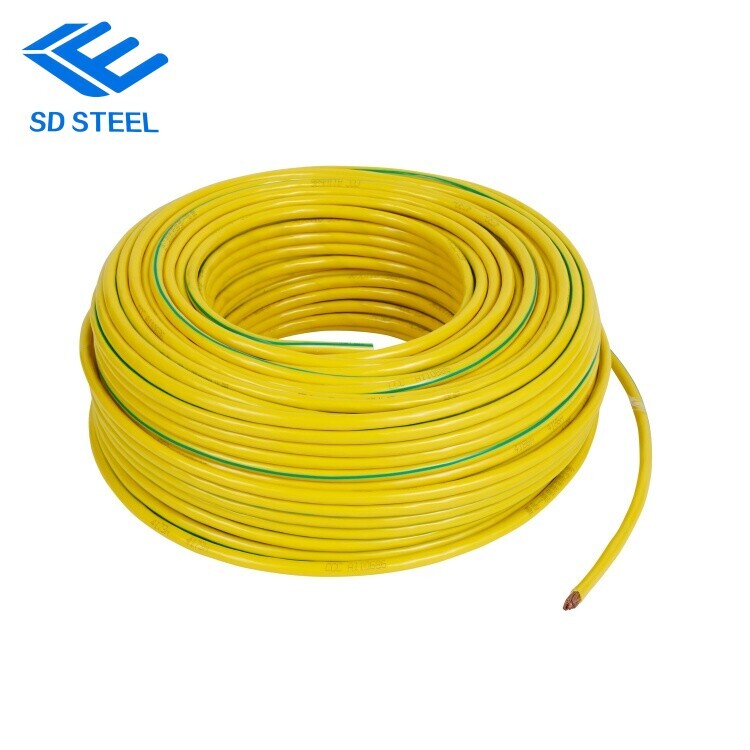

أولاً: تعريف وهيكل سلك BVR (السلك المرن)

1. التعريف:

سلك BVR، اختصار لـ Polyvinyl Chloride Insulated Copper Core Flexible Wire، هو مادة أسلاك مرنة تتكون من عدة خيوط نحاسية دقيقة ملتوية معًا. معاني الحروف:

- B: سلك بناء (تركيب ثابت)

- V: طبقة عزل من البولي فينيل كلوريد (PVC)

- R: موصل مرن (يختلف عن الموصل الصلب لـ BV)

2. التركيب الهيكلي (من الداخل إلى الخارج):

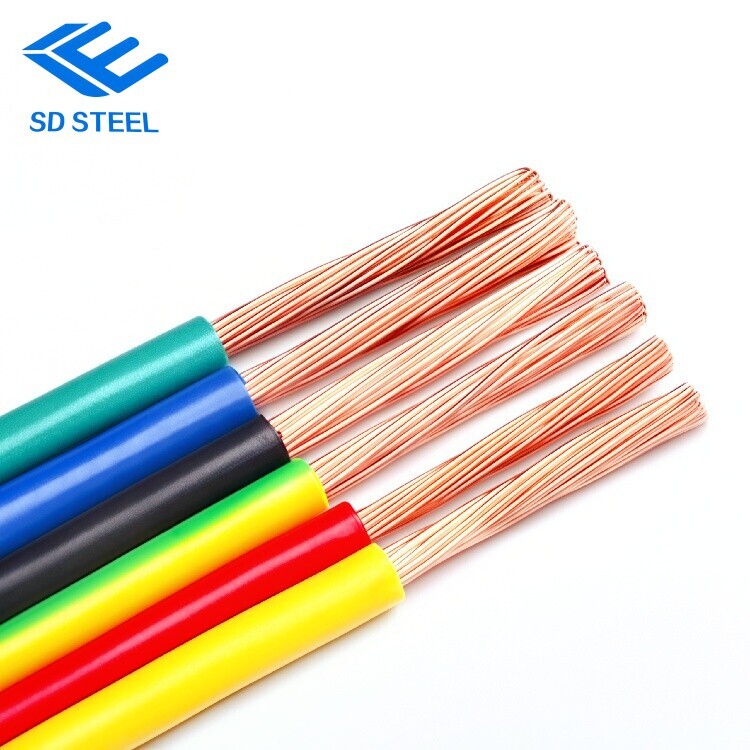

1. الموصل: عدة خيوط نحاسية دقيقة ملتوية معًا (عادة 7 خيوط/19 خيطًا)، مساحة المقطع العرضي تتراوح من 0.75 إلى 185 مم² (2.5 مم² و4 مم² شائعة الاستخدام في ديكور المنزل).

2. طبقة العزل: مادة PVC، بنفس سمك سلك BV (مثلًا، سمك عزل 2.5 مم² حوالي 0.8 مم)، ألوان متعددة (أحمر/أزرق/أصفر-أخضر، إلخ.). ثانياً: خصائص أداء أسلاك BVR (الأسلاك المرنة)

1. مرونة جيدة:

- الموصل متعدد الخيوط يسمح بالانحناء المتكرر (نصف قطر الانحناء ≥ 4 أضعاف القطر الخارجي)، مناسب لمسارات الأسلاك المعقدة.

- مقاومة التعب تفوق بكثير أسلاك BV الصلبة، أقل عرضة للكسر بسبب الاهتزاز.

2. الأداء الكهربائي:

- الجهد المقنن 450/750 فولت (مثل BV)، ولكن مقاومة التيار المتردد أقل قليلاً من سلك BV بنفس المقطع العرضي (تأثير السطح ضعيف).

- مقاومة درجة الحرارة على المدى الطويل 70 درجة مئوية، مقاومة الحرارة القصيرة 160 درجة مئوية (5 ثوانٍ).

3. مزايا البناء:

- مقاومة منخفضة عند المرور عبر الأنابيب، خاصة في السيناريوهات ذات الانحناءات الكثيرة في الأنبوب (مثل تجديد المنازل القديمة).

- توصيل أكثر ملاءمة داخل خزانات التوزيع، تكيف مرن مع مواضع كتل المحطات.

ثالثاً: سيناريوهات تطبيق أسلاك BVR

1. أنظمة توزيع الطاقة:

- وصلات القفز داخل صناديق/خزانات التوزيع (مثل خطوط الدخل والخروج لقواطع الدائرة).

- توصيل كتل المحطات في صناديق العدادات. 2. الكهرباء في المباني:

- صواني الكابلات المكشوفة التي تتطلب انحناءًا متكررًا (مثل ورش المصانع).

- الأسلاك المخفية في تجديد المباني القديمة حيث يصعب تركيب الأنابيب.

3. المعدات:

- الأسلاك الداخلية للمعدات الكهروميكانيكية (مثل خزانات التحكم، توصيل الأدوات).

- الأسلاك شبه الثابتة للمنصات/الأكشاك المؤقتة (يتطلب حماية صواني الكابلات).

رابعاً: مواصفات الاختيار والبناء

1. مرجعية سعة الحمل الحالي (بيئة 30 درجة مئوية، تركيب الأنابيب):

- 2.5 مم²: سعة الحمل الآمنة 25~30 أمبير (أعلى بحوالي 3% من BV بنفس المقطع العرضي بسبب تبديد الحرارة الأفضل).

- 4 مم²: سعة الحمل الآمنة 32~40 أمبير (تنطبق على المعدات أقل من 5500 واط).

> ملاحظة: يجب الاحتفاظ بهامش 20% للاستخدام الفعلي (مثلًا، سعة حمل 30 أمبير مصممة فقط لحمل 24 أمبير). 2. متطلبات البناء الإلزامية:

- الضغط الطرفي:

يجب تأمين نهايات الموصل باستخدام نهايات نحاسية أو محطات ضغط بارد (يمكن استخدام كماشة هيدروليكية). يُمنع الإدخال المباشر في فتحات التوصيل.

- معالجة مضادة للأكسدة:

الأسلاك النحاسية متعددة الخيوط عرضة للأكسدة. بعد الضغط، يُنصح بتطبيق معجون موصل أو غراء عازل للإغلاق.

- حماية الانحناء:

يجب إضافة أكمام زنبركية في المناطق المعرضة للانحناء المتكرر لمنع تشقق طبقة العزل بسبب التعب.

خامساً: الفروق الأساسية عن سلك BV الصلب

1. شكل الموصل:

- BVR: عدة خيوط نحاسية دقيقة (مثلًا، 2.5 مم² يحتوي على 19 سلكًا نحاسيًا بقطر 0.41 مم).

- BV: قضيب نحاسي سميك واحد (2.5 مم² هو نحاس صلب بقطر 1.78 مم).

2. سيناريوهات التطبيق:

- يُفضل استخدام BVR في السيناريوهات ذات الانحناءات الكثيرة والمساحات الضيقة (مثل خزانات التوزيع)؛ بينما BV أكثر ملاءمة للتمديد المستقيم لمسافات طويلة (مثل الأنابيب المخفية في الجدران). 3. مخاطر الأعطال: - التوصيل الفضفاض لـ BVR يمكن أن يسبب ارتفاعًا محليًا في درجة الحرارة؛ بينما توصيلات سلك BV الصلب أكثر موثوقية ولكنها عرضة للانسداد عند المرور عبر الأنابيب. أسلاك BVR هي حل للسيناريوهات عالية المرونة في الهندسة الكهربائية، حيث تتغلب على تحديات مثل توصيل خزانات التوزيع وتوجيه الأنابيب المعقدة بفضل مرونة موصلاتها متعددة الخيوط.
