I. معنى وهيكل نموذج سلك BV

شرح النموذج:

- B: سلك بناء (للتثبيت الثابت)

- V: عزل بولي فينيل كلوريد (PVC)

- لا لاحقة: موصل نحاسي افتراضي (نموذج الموصل الألومنيوم هو BLV)

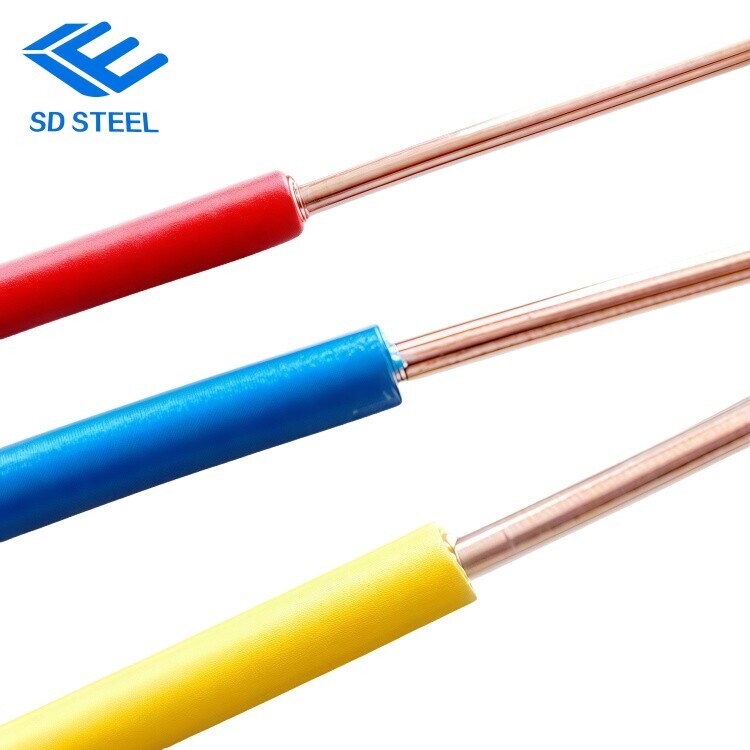

التركيب الهيكلي (من الداخل إلى الخارج):

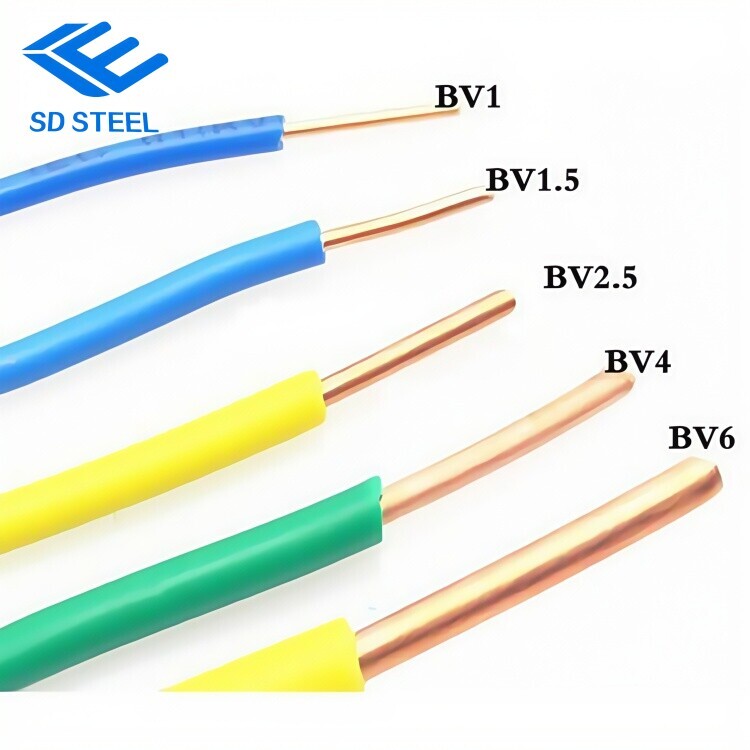

1. الموصل: سلك نحاسي صلب أحادي الخيط، نطاق المقطع العرضي 0.75~185mm² (شائع الاستخدام في ديكور المنزل: 1.5mm², 2.5mm², 4mm², 6mm²).

2. طبقة العزل: مادة PVC، سمك موحد (مثلًا، سمك عزل سلك 1.5mm² حوالي 0.7mm)، ألوان متعددة (أحمر/أصفر/أزرق/أخضر-أصفر/أبيض، إلخ.).

II. خصائص ومزايا سلك BV

- الأداء الكهربائي: جهد مقنن 450/750V، مناسب لديكور المنزل 220V وخطوط الطاقة 380V.

- تصنيف مقاومة الحرارة: درجة حرارة التشغيل طويلة الأجل ≤70℃، مقاومة حرارة قصيرة الأجل 160℃ (لمدة 5 ثوانٍ). - القوة الميكانيكية: الموصل الصلب لديه مقاومة جيدة للانحناء، مناسب للتثبيت في الأنابيب وصواني الكابلات.

- مقاومة اللهب: النوع القياسي يفتقر إلى خصائص مقاومة اللهب؛ يجب اختيار ZR-BV (نوع مقاوم للهب) لتلبية معايير السلامة من الحرائق (مثل GB/T 19666).

- الصديق للبيئة: WDZ-BV (نوع خالي من الهالوجين منخفض الدخان) متاح، ينتج دخانًا أقل وغير سام في حالة الحريق.

> المزايا الرئيسية: تكلفة منخفضة، بناء مريح، استقرار عزل عالي، ومواصفات كاملة.

III. سيناريوهات تطبيق أسلاك BV

- تجديد المنزل: دوائر الإضاءة (1.5mm²)، دوائر المقابس (2.5mm²)، خطوط مخصصة للتكييف (≥4mm²).

- توزيع الطاقة في المباني: خطوط فرعية في صناديق التوزيع، خطوط خروج العداد.

- توصيل المعدات: توصيل ثابت داخل صناديق تحكم المحركات والأجهزة.

- المرافق العامة: إضاءة عامة في المدارس/المستشفيات (يتطلب نموذج ZR-BV المقاوم للهب). IV. المعلمات الفنية ودليل الاختيار

1. مرجع قدرة الحمل الحالي (بيئة 30℃، تثبيت الأنبوب):

- 1.5mm²: قدرة حمل آمنة 16~19A (مناسبة لمصابيح الإضاءة وأسلاك التبديل).

- 2.5mm²: قدرة حمل آمنة 25~28A (مناسبة للمقابس العادية).

- 4mm²: قدرة حمل آمنة 32~38A (مناسبة لمكيفات الهواء وسخانات المياه أقل من 1.5 حصان).

- 6mm²: قدرة حمل آمنة 42~48A (مناسبة لمكيفات الهواء المركزية والأجهزة المطبخية عالية الطاقة).

> ملاحظة: يجب تصحيح قدرة الحمل الفعلية وفقًا لطريقة التثبيت (مكشوف/أنبوب) ودرجة حرارة البيئة (تنخفض قدرة الحمل بنحو 10% عند 40℃).

2. مواصفات اللون (معيار GB/T 6995):

- السلك الحي (L): أحمر، أصفر، أو أخضر.

- السلك المحايد (N): أزرق.

- سلك الأرض (PE): أصفر-أخضر (ممنوع استخدامه بشكل خاطئ). V. الفروق بين BV و BVR

1. هيكل الموصل:

- BV هو موصل نحاسي صلب أحادي الخيط؛ BVR هو موصل مرن متعدد الخيوط من الأسلاك النحاسية الدقيقة.

2. المرونة:

- BV يتطلب نصف قطر انحناء ≥ 6 أضعاف قطره الخارجي وعرضة للانسداد؛ BVR يمكن ثنيه بشكل متكرر ويسير بسلاسة عبر الأنابيب.

3. سيناريوهات التطبيق:

- BV يستخدم لمشاريع التثبيت الثابتة المخفية (مثل التثبيت على الحائط)؛ BVR يستخدم لوصلات لوحات التوزيع والتوصيل المؤقت.

VI. مواصفات الاختيار والبناء

1. اختر منتجات المعيار الوطني:

- تحقق من شهادة المطابقة (متوافقة مع معيار GB/T 5023.3-2008) وقم بقياس قطر الموصل (قطر النواة النحاسية 2.5mm² ≥ 1.78mm).

2. متطلبات التمديد:

- ممنوع الدفن المباشر في الجدران؛ يتطلب أنابيب PVC أو صواني الكابلات؛ يجب أن تكون المساحة المقطعية الإجمالية للأسلاك داخل الأنبوب ≤ 40% من قطر الأنبوب. 3. تحذيرات السلامة:

- تتطلب أسلاك مزدوجة العزل في المناطق الرطبة (الحمامات)؛ يجب أن تحتوي الأجهزة عالية الطاقة (>3000W) على دائرة مخصصة (≥4mm²).

VII. الأسئلة الشائعة

- س: هل يمكن توصيل سلك BV بمقبس متنقل؟

→ ممنوع تمامًا! أسلاك BV مصممة للتثبيت الثابت؛ يجب على الأجهزة المتنقلة استخدام كابلات مطاطية مرنة (مثل نوع YZ).

- س: هل يمكن لسلك 1.5mm² تشغيل مكيفين هواء؟

→ ممنوع! يتطلب مكيف هواء واحد بقوة 1.5 حصان سلك مخصص 4mm² (تيار >10A).

- س: هل يمكن استخدام السلك الأصفر-الأخضر كسلك حي؟

→ انتهاك للوائح! لون سلك الأرض المخصص لا يمكن استخدامه بشكل خاطئ؛ وإلا سيسبب خطر الصعق الكهربائي.
