معلمات المنتج
تطبيق
تم تصميم هذا المنتج لتوصيل الدوائر في أنظمة الطاقة الشمسية الكهروضوئية الداخلية والخارجية تحت الظروف الجوية القاسية.
معيار
2PfG 1169/08.2007 (PV1-F)

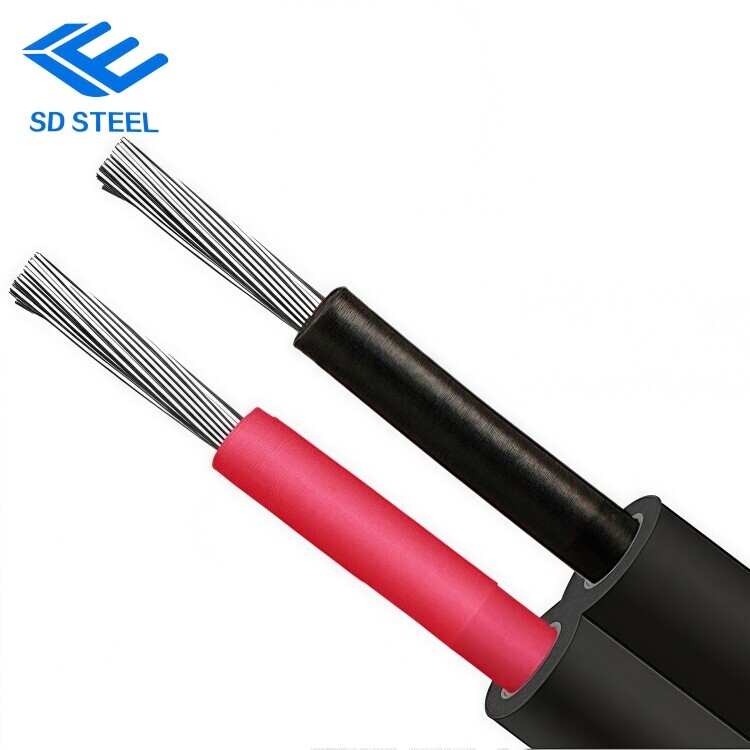

هيكل
الموصل: سلك نحاسي ملوّن ومجدول متوافق مع معايير DIN VDE 0295 وIEC 60228 الفئة 5
العزل: تشابك بالإلكترونات، دخان منخفض، مركب مقاوم للهالوجين ومثبط للهب
الغلاف: مركب مشابك بالإلكترونات، دخان منخفض، خالٍ من الهالوجين ومثبط للهب، أسود
الخصائص الكهربائية
الجهد المقنن U0/U: 0.6/1 كيلو فولت تيار متردد؛ 0.9/1.5 كيلو فولت تيار مستمر
أقصى جهد تيار متردد مسموح به: 1.8 كيلو فولت تيار مستمر (موصل/موصل، بدون نظام تأريض، بدون حمل على الدائرة)
مقاومة العزل: 1000 ميغا أوم-كم
اختبار الشرر: 6000 فولت تيار متردد (8400 فولت تيار مستمر)
تصنيف الجهد: 6500 فولت تيار متردد لمدة 5 دقائق
الخصائص الحرارية
درجة حرارة داخلية: -40°C إلى +90°C
أقصى درجة حرارة للموصل: 120°C (20000 ساعة) حسب IEC/EN 60216-1
درجة حرارة الدائرة القصيرة: 200°C/5 ثوانٍ
اختبار المقاومة الحرارية: EN 60216-2 (عند +120°C)
اختبار الضغط العالي: EN 60811-3-1
مقاومة الرطوبة والحرارة: EN60068-2-78، رطوبة 85%
الخصائص الميكانيكية
أدنى نصف قطر انحناء: 4×القطر الخارجي (ثابت)، 5×القطر الخارجي (مرن)
التغلغل الديناميكي: 2 PfG 1169/08.2007 الملحق F
انتشار الترهل: 2 PfG 1169/08.2007 الملحق G
قوة الشد واستطالة العزل والغلاف: EN 60811
العمر المتوقع: 25 سنة
الخصائص الكيميائية
مقاومة الأوزون: EN 50396 الجزء 8.1.3 الطريقة B
مقاومة العوامل الجوية والأشعة فوق البنفسجية: HD 605/A1
مقاوم للأمونيا
مقاومة جيدة للزيت والتآكل الكيميائي
مقاومة جيدة للتآكل والشيخوخة
مقاومة الأحماض والقلويات: وفقًا لـ EN 60811-2-1 (حمض الأكساليك وهيدروكسيد الصوديوم)
المعايير الأوروبية
هذا الكابل متوافق مع المعايير الأوروبية CE 2006/95/EC (توجيه الجهد المنخفض) وRoHS 2002/95/EC (توجيه تقييد المواد الخطرة).
أداء الحماية من الحرائق
أداء مقاومة اللهب كما هو محدد في EN 50265-2-1، IEC 60332-1، VDE 0482-332-1-2، وDIN EN 60332-1-2
أداء الدخان المنخفض كما هو محدد في IEC 61034 وEN 50268
أداء خالٍ من الهالوجين كما هو محدد في EN 50267-2-1 وIEC 60754-1
غازات منخفضة التآكل متوافقة مع EN 50267-2-2 وIEC 60754-2
المواصفات والأبعاد
القدرة الاستيعابية
معامل انحراف درجة الحرارة
عرض المنتج
تطبيق المنتج
تغليف المنتج
